固德科技

RM-IoT-NET

輕鬆監測 關鍵設備類轉子

預防設備提早老化而造成場域生產與維運問題,確保產線維持產能與穩定度。

RM-IoT-NET

轉子健康監測系統 網路版

為何監測關鍵設備類轉子很重要?

關鍵設備例如:液壓系統轉子機械、製造產線中的輸送系統轉子設備等,或是廠務營運中會影響環境的重要設備,例如:fab、sufab的真空系統泵浦、排風系統抽風轉子設備等。 廠務內的關鍵設備類,對於製程有間接影響的關係,一旦無預警停機容易造成產線半成品的損壞,並且也需要儘量避免短暫停機檢查減少製造上的損失。 使用者若能掌握設備的狀態,也就等於預防設備提早老化而造成場域生產與維運問題,確保產線維持產能與穩定度。



可彈性擴充,安裝容易

監測關鍵設備類轉子時常遇問題

自動化廠區往往佔地較廣,廠務端的使用者常遇到的問題大多是,能夠使用一套監測系統監測不同種類的製程關鍵設備嗎?以及廠務營運的設備位置分散、範圍又廣,如何能夠同時進行監測?另外當產線將來需要擴充時,是否能另外擴充並且及時簡單佈線就能監測?各種設備狀態本就標準不同,又是否能夠自訂符合設備標準的門檻?

設備種類繁多
設備種類繁多
擴充性需求
擴充性需求
門檻無法自訂
門檻無法自訂
待測設備分散
待測設備分散
大範圍監控
大範圍監控
沒有實時監測
沒有實時監測

監測關鍵設備轉子執行目標

廠務內的核心轉子設備,往往價格較為昂貴,是用來生產製造主要產線的重要設備

#長時間線上監測,預估保養時間

關鍵設備類轉子,大多也都會影響著產線產品品質。設備運轉過程中,異常振動轉動都可能會影響產品品質,因此需要更密切長時間注意設備狀態,並預估設備維修時間以縮短停機時間。


#符合各式設備,可植入人為經驗

關鍵設備類轉子由於種類繁多。除需要有大範圍的管理作初步設備狀態判斷外,還需要有能讓使用者依照人為經驗自行設定設備的品質門檻,以切確符合各種設備的品質要求。


#擴充架設簡單,各區域同時監測

軟體系統需要能清楚易懂,也要架設擴充簡單,廠務端人員即使沒有專業技術背景,也要能夠輕易佈建設定並了解設備品質,更要能即時顯示量測數據自動判讀轉子設備振動品質狀況等等。


#類戰情室管理,需即時發送告警

Fab、Sufab的關鍵設備類轉子位置分散,範圍廣,要有能統一管理並同時監測設備品質,並且在設備發生異常時有發送告警通知的功能,讓使用者切確掌握設備狀態以排除異常原因。


確保產線
設備穩定度


關鍵設備類轉子連帶影響了產線運作及產品品質。設備運轉過程中,利用RM-IoT-NET 轉子健康監測系統 網路版 監測幫助使用者保持產線設備一定的穩定度和可靠性,進而能夠提升產線良率。

最簡單的方式管理設備

最簡單的方式
管理設備

不要再陷入在工廠中來回奔波的困境,RM-IoT-NET 轉子健康監測系統 網路版 透過全新的技術,只需簡單滑鼠點擊,即可將設備振動訊號轉換為易於閱讀的振動特徵與判斷結果。系統採取非侵入式量測的方式,隨插即量,不需要專業振動技術背景的使用者也能使用!

可彈性擴充,安裝容易

可彈性擴充
安裝容易

RM-IoT-NET 轉子健康監測系統 網路版 利用串鏈式模組,RJ45網路線模組串連,容易佈線的特點,為用戶提供了短期和長期擴展的適用性。系統具備4通道模擬輸入,可彈性擴充監測點位,安裝容易,串接自由,一台主系統可串接250台監測模組

網路拓樸技術降低成本

網路拓樸技術
降低成本

RM-IoT-NET 轉子健康監測系統 網路版 可對接AI、FDC、MES、PHM、SCADA系統,並通過乙太網路擴展網絡,最多可連接 255 個節點。與傳統昂貴的模擬輸入相比,降低了系統連接的技術成本,更滿足了可擴展的需求,降低空間使用分配及預算使用

設備種類繁多也能管理

設備種類繁多
也能管理

RM-IoT-NET 轉子健康監測系統 網路版 分層管理機制可以根據您的設備種類或重要等級進行定制管理順序,實現設備的精確測量。尤其是獨有的Vibration Anomaly(振動變化臨界度)和特徵診斷(SOA,頻譜強度臨界度),能夠進一步深入分析管理。

實時掌控設備品質狀態

實時掌控設備
品質狀態

RM-IoT-NET 轉子健康監測系統 網路版 多重的監測機制,ISO規範結合特殊演算法能夠於早期就檢測出故障的可能。選配的手機監測程式能夠使用於各式智能移動設備,只要能連上網,就可實現 24/7 全天候實時監測設備和狀態分析,以便及時採取維護措施。

戰情室機制更有效管理

戰情室機制更
有效管理

RM-IoT-NET 轉子健康監測系統 網路版 可視化儀表板、圓餅圖、表格摘要、即時的 FFT/時間波形、ISO趨勢、振動變化趨勢、SOA趨勢等圖表。以科學化的方式結合資料庫數據管理,巡迴式實時監測,提供依據讓使用者有效執行預知保養維護與規劃

輕鬆設定 開始監測

1. 監測轉子種類

1. 監測轉子種類

2. 定義監測裝置與監測點

2. 定義監測裝置與監測點

3. 選擇對應馬達規範種類

3. 選擇對應馬達規範種類

4. 執行即時監測

4. 執行即時監測

戰情室,一目了然

分區域管理設備

分區域管理設備

監測各指數結果分析

監測各指數結果分析

即時監測頻譜分析

即時監測頻譜分析

ISO規範門檻與設備狀態判定

ISO規範門檻與設備狀態判定

獨創的三重管理機制

獨創的三重管理機制

一鍵啟動三重管理機制並自動生成不同資產的關鍵數據。
可定制的頻率範圍和閾值限制,適合具有振動技術背景的使用者,提供精準維護的依據。

轉子品質:

根據 ISO 國際通用標準進行振動分析。結果將以綠色、黃色、橘色和紅色顯示。

當我們完成轉子品質量測功能(ISO 10816 第一類管理分析)後,使用者可以按照橘色和紅色區域的建議進行適當的維護或排修。如果結果停留在綠色或黃色區域,將進一步觸發第二類管理量測。第二類管理的兩個特殊功能是振動異常和特徵診斷。兩者同等重要。任一測試結果出現異常,設備使用者最好立即安排維修。



振動異常:

根據 ISO 標準,每台機器設備都有各自的振動增量容差。在運轉過程中突然的產生的劇烈振動值增量則是機器故障的預兆,設備使用者不可忽視這一點。

經由轉子健康監測系統檢測通過 VRMS 值(位於綠色和黃色區域),訂立了振動異常函數的基準線後,以進一步評估振動增量。系統的特殊演算法並以 ISO 10816 為標準,作為判斷結果的依據。

振動異常

特徵診斷:

對於許多類型機械設備在透過振動量測後得到的數值能夠呈現設備狀態,而我們通常在頻譜圖中能夠輕易的判讀設備的異常特徵。因此,經由量化頻譜振動數值,我們可以得到一個強度的總和,稱為SOA,一個無限量化的頻譜圖數值。透過監控 SOA 變化,用戶可以很容易的了解到振動特性的變化。

與傳統的 OA 值不同,SOA的特點是將有效信號與環境系統雜訊作區分隔開來。透過“雜訊級別”,SOA的特殊演算法抑制雜訊以達到更清楚更有效率的分辨率,其發現早期故障檢測的有效性對照其他市面上的系統演算法是以往的4倍

轉子品質特徵分析功能

(SOA值解釋與定義)



轉子品質特徵分析功能(SOA值解釋與定義)

獨創的監測設備方式

獨創的監測設備方式
風險分層
風險分層

內建ISO規範與特殊演算法,三層管理,明顯提高量測結果的可靠性。

架構容易
架構容易

搭建設定容易,可根據需求建構,適用於擴展中的廠房搭配使用。

集中管理
集中管理

各廠牌轉子設備,都能夠將所有測試結果集中在一個平台上顯示。

網路拓樸技術
網路拓樸技術

菊花鏈拓樸技術,最多可連接 255 個節點,並降低連接技術成本。

最快的TTV
最快的TTV

系統即時判斷設備狀態,智能判斷異常特徵,縮短查修工時提升效益。

智慧移動裝置
智慧移動裝置

系統可選擇搭配手機應用程式,只需連網,設備狀態輕鬆一手掌握。

獨創有效的風險分層管理

最大限度地延長設備使用壽命及保持設備最佳狀態


什麼是風險分層管理?
什麼是風險分層管理?

根據ISO標準,我們將幾個標準從一般到嚴格分類。通過設置不同的門檻值,演算法可以精確地檢查每一個振動特徵,從大到小,沒有一個異常特徵點會被遺漏。明顯提高檢測結果的可靠性,實現精準振動檢測。



為什麼要進行風險分層管理?

在工廠中有各式各樣的生產製造設備,有些是常見的日常轉動設備(例如眾多的馬達、泵浦),影響產線品質的關鍵設備類、及重要核心設備等。通過分層管理,您對於不同的設備能有優先級別的區分而有不同的測試標準,並可實現24/7 /365在高價值和長期不間斷的製造設備上。

RM-IOT-NET 解決方案的優勢

適用於各式廠牌馬達轉子設備監測



RM-IOT-NET 解決方案的優勢

透過線上監測和轉子品質規範進行診斷提供了使用者進行決策的依據。

應用領域

應用領域

應用領域:
半導體產業、石化廠、食品廠、製藥廠、造紙廠、面板廠、LED廠、發電廠、抽水站、污水處理廠、加工製造、設備製造商、維修服務商等。

標的設備:
泵浦抽氣/水設備:真空泵浦、油泵浦、污水泵浦等。
生產機具:工具機主軸、切割機等。
空壓機:螺旋式、離心式、往復式空壓機等。
其他:冷卻塔、排氣風車、空調箱等。

需要更多轉子監測應用資訊?

訂閱服務確認
已發送 Email 驗證信給你,請點擊信件連結以完成訂閱程序
訂閱失敗
暫時無法接受訂閱,請稍候重新嘗試

其他相關設備

IMS 工業監測點檢系統

IMS

工業監測點檢系統

了解更多
SMS-RC 旋轉機械振動檢測分析儀

SMS-RC

檢測旋轉機械品質

了解更多
IMS-PR 轉子馬達巡檢

IMS-PR

轉子馬達巡檢地圖

了解更多
RM-IoT-B 無線轉子健康監測系統 電池式

RM-IoT-B

解決佈線問題

了解更多

系統架構分佈

(網路拓樸)

系統架構分佈

規格說明

RM-IOT-NET System
Target measured objectAll rotating machinery
Diagnostic displayISO norm (ISO10816/ISO2372) criticality trend
Vibration variation criticality trend
SOA, Spectrum intensity criticality trend
Latest polling FFT & Time waveform
OA criticality trend
Filter featureGlobal filter: High-pass, Band-stop, OA range ;
Individual filter: High-pass, Band-stop, OA limit threshold
Display unitsAcceleration: g ; Velocity: mm/s ; Frequency: Hz
Control ConsoleDashboard, Pie chart, Tabular summary,
Equipment schematic graphics, Measuring point drawings

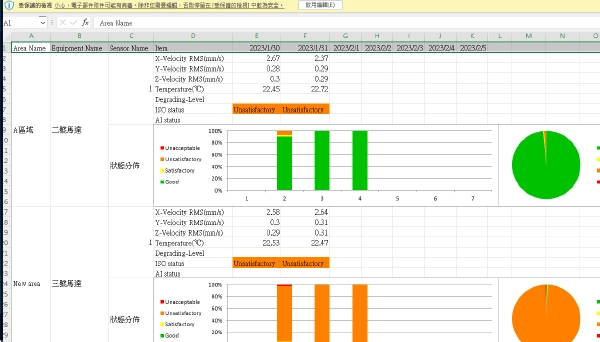

Data exportAll measurements in CSV format / in JPG (screenshot) ;
Last holistic measurement data ; Last historic warning data
RM-IOT-NET Vibration kit
Digital deviceADC Resolution: 24 Bit ; Sampling rate: 128kS/s ;
IEPE: 4mA/24V ; Input range: ±10V ; 4-channel BNC connector
2x RJ45 Ethernet port ; Dimension: 110.5 (L) x 40 (W) x 126.5 (H) mm
Operating Temperature: 0°C to 50°C (32˚F to 122˚F) ;
Storage Temperature: -20°C to 70°C (-4˚F to 158˚F)
AccelerometerSensitivity (±10 %): 100 mV/g ; Measurement Range: ±50 g ;
Frequency Range (±3 dB): 0.5 to 10000 Hz
Temperature Range: -54 to +121 °C (-65.2 to +249.8°F) ;
Weight: 51 gm ; Housing Material: Stainless Steel
Electrical Connector: 2-Pin MIL-C-5015
Cable Connector: MIL-C-5015 compatible to BNC ; Length: 3m
IPC-G40 (availability of 40 measurement points)
Operating SystemWindows 10 IOT Enterprise LTSC
ProcessorAtom
Memory8 GB DDR3
Storage500G HDD
PowerAT/ATX ; 12 ~ 28 VDC
Standard I/O1 x HDMI, 1 x VGA, 2 x Ethernet port (10/100/1000 Mbps),
1 x Audio (Line-out, Mic-in), 1 x Isolated RS-232/422/485,
1 x Isolated RS-422/485, 4 x USB 3.0, 1 x USB 2.0, 8-bit Programmable DIO
Operating Temperature0 ~ 40 °C (32 ~ 104 °F) with 0.7 m/s air flow
Humidity95% @ 40° C (non-condensing)
Dimensions 60 x 158 x 114 mm (2.34” x 6.22” x 4.49”)
Weight1.5 kg (3.3lb)
CertificationsCE/FCC Class B, CCC, BSMI, UL, CB, CCC, BSMI
IPC-G1000 (availability of 1000 measurement points)
Operating SystemWindows 10 IOT Enterprise LTSC
ProcessorIntel Core i
Memory8 GB DDR4
Storage1 TB HDD
Power300W (single)
Standard I/O2 x USB 2.0, 1 x PS/ 2
Operating Temperature0 ~ 40° C (32 ~ 104° F)
Humidity40° C @ 85% RH Non-Condensing
Dimensions 481 x 175 x 446 mm (19" x 7" x 17.6")
Weight10.7 kg (23.5 lb)
CertificationsCE, FCC

廠區環境複雜不知道該如何配線嗎?


固德有完整的配套方案,無論是有線式、無線式的監測方案都能為您規劃。
